Preparación y colocación de las cuadernas



Encajamos el mamparo delantero (12) en la ranura Nº12. Comprobamos que las ranuras encajan hasta el fondo y que la base del mamparo quede emparejada con el borde curvo de la quilla. A continuación separamos la quilla del mamparo y aplicamos una fina línea de pegamento a lo largo de la ranura del mamparo delantero. A continuación antes de que el pegamento se seque, deslizamos las partes de nuevo. Asegúrate de que el fondo del mamparo encaja del todo y queda emparejado con el borde curvo de la quilla.

Los armazones de proa 8 tienen dos pestañas que encajan en las ranuras numeradas con el Nº8. Comprobamos que se ajustan bien antes de encolar las pestañas con los bordes rectos del mamparo.

Presionamos los armazones de proa en su lugar. Comprobamos que las juntas entre las cuatro piezas se encuentran en ángulo recto y dejamos secar el módulo ensamblado. Si es necesario, podemos utilizar cinta adhesiva para sujetar las piezas hasta que se haya secado la cola.

Consejo Breve

El mamparo es simétrico, de modo que encaja en la ranura de la quilla de una y otra cara. Así que asegúrate de que lo colocas con los números mirando hacia delante, como en la fotografía. De lo contrario, sera mas difícil emparejar los armazones de proa numerados de 7 al 11.

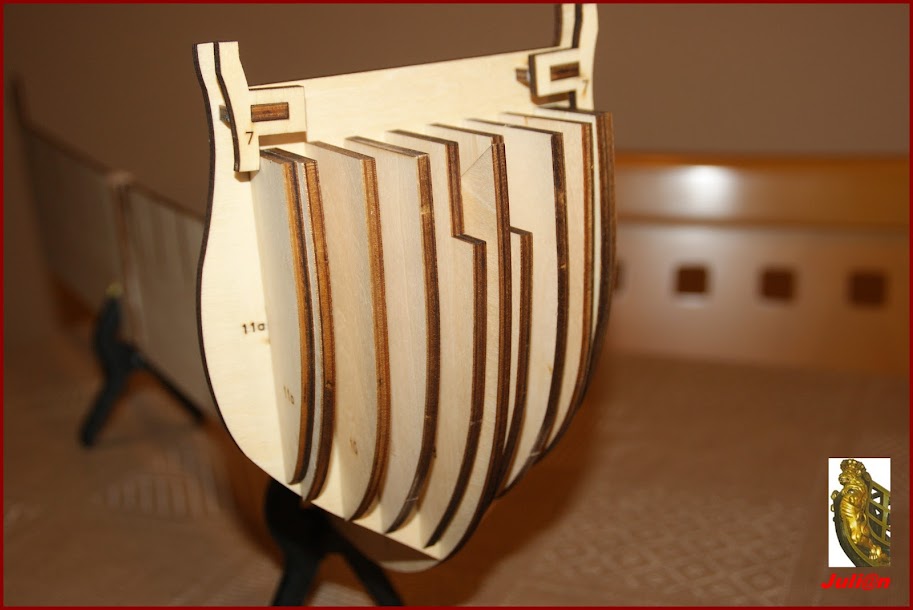

En esta fotografía presentamos todo los armazones de proa ya colocados y pegados en el mamparo.

Tomamos los componentes de contrachapado etiquetados con los números 18, 18a y 18b. Juntos forman una de las 17 cuadernas en forma de U que componen el casco del Victoy.

Las juntas en forma de cola de paloma son encajes justos, por lo que no los ensambles sin cola, ya que serán muy difícil de separar. Extiende un poco de cola de carpintero y presiona las piezas. Asegúrate de que los nervios están recto. Luego, con unas pinzas presionamos sobre las juntas para que se peguen.

A continuación preparamos otra cuaderna como hicimos con la anterior.

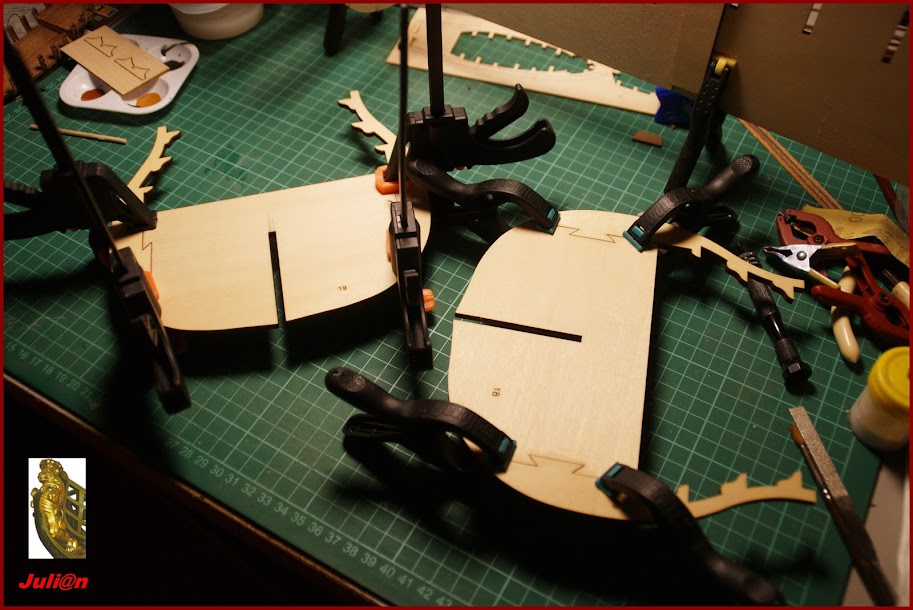

En esta Fotografía tenemos ya montada las dos primeras cuadernas.

En esta fotografía presentamos todas las cuadernas ya montadas y listas para colocarlas en su lugar.

Antes de colocar las cuadernas igualaremos toda la superficie de la falsa quilla.

Empezamos a colocar las cuadernas Nº13, 14, 15, 16 y 17 en la falsa quilla

(Consejo breve)

Te recuerdo no encolar aún las cuadernas al interior de la quilla del Victory, ya que es importante alinear las partes superiores a las estructuras que están por llegar. No obstantes puedes encajar las cuadernas al modulo de proa, para ver como empieza a tomar forma el casco del Victory.

Y en esta fotografía ya están colocadas pero no pegadas todas las cuadernas a la falsa quilla.

Las piezas de la cubierta inferior de la batería encajan sobre las secciones planas de las cuadernas. Realizamos líneas para indicar las zonas de asiento bajo la cubierta principal. Ponemos ambas piezas juntas y dibujamos las lineas en los puntos centrales de cada ranura de las cuadernas.

Deslizamos una de las mitades de la cubierta inferior de batería (7b) a su posición. Los marcos se ajustan a las ranuras por la parte exterior de la cubierta, así el centro de la cubierta se puede empujar hacia abajo sobre la quilla. Encolamos el soporte del mástil en su posición en este punto porque será inaccesible en los pasos sucesivos.
